Копирование швов

Создает копии текущего выбранного сварного шва (швов) с одинаковыми интервалами. Для копирования сварных швов выберите один или несколько сварных швов на вкладке “Швы/Welds”, щелкните правой кнопкой мыши и выберите пункт “Копировать сварные швы…/Copy Welds…». В результате появится диалог копирования, показанный ниже, а в главном окне просмотра появится изображение скопированных сварных швов.

There are three modes that can be used in the copy dialog;

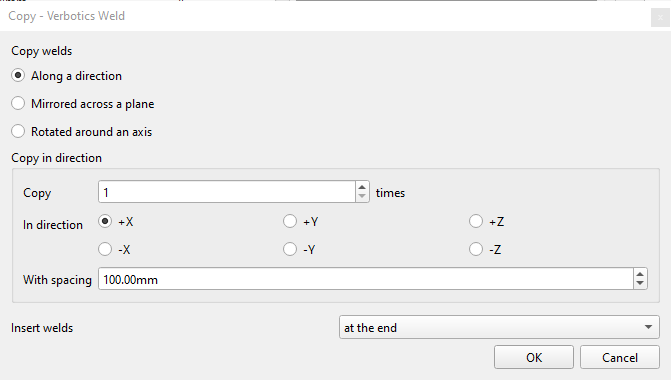

Along a direction

Копирование швов

  • Copy # times: The number of new copies of the currently selected weld(s) that should be created.

  • В направлении/In direction: выбирает направление копирования сварного шва. Это относительно системы координат заготовки.

  • С интервалом/With spacing: устанавливает расстояние между каждой последующей копией сварного шва (швов).

Mirrored across a plane

Копирование швов

  • Normal: The direction of the normal of the plane welds will be mirrored along, relative to the workpiece frame.

  • Distance: The distance from the origin where the mirrored plane sits, along the specified normal.

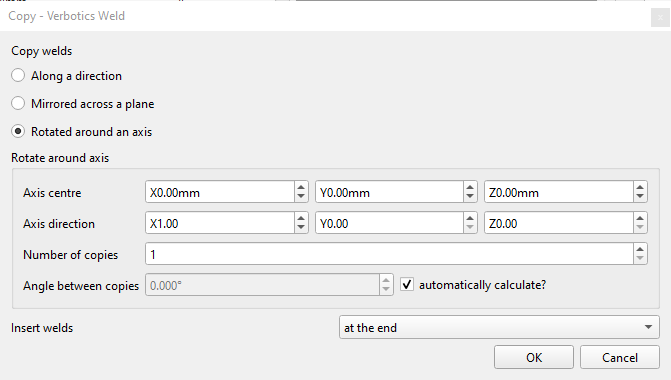

Rotated around an axis

Копирование швов

  • Axis centre: The position of the origin of the axis.

  • Axis direction: The direction of the axis to copy around.

  • Number of copies: How many times to copy the weld.

  • Angle between copies: The rotation angle between each copy. By default this will be automatically calculated to evenly distribute each copy.

Insert Welds

Determines where the weld will be placed in the weld order. Can be set to either:

  • At the end: Copied welds will be placed at the very end of the weld order.

  • After source welds: Copied welds will be placed immediately after their source welds.

  • As new weld group: Copied welds will be placed into their own weld group separate from to their source welds.
