Настройки сборочных узлов и деталей

В разделе “Подробности/Detail” показана подробная информация о сборках и деталях, выбранных на вкладке “Рабочая область / Workspace”.

В разделе “Подробности/Detail” показана подробная информация о сборках и деталях, выбранных на вкладке “Рабочая область / Workspace»

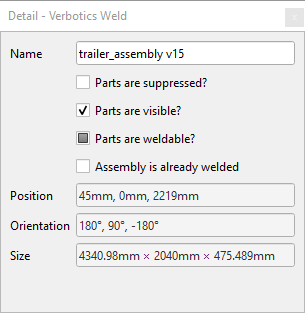

../../_images/details_widget_new.png

Assembly detail

  • Название / Name: Название узла. Становится “множественным числом”, когда выбрано более одного сборочного узла.

  • Parts are suppressed?: If enabled, suppresses the selected parts. Suppressed parts are not ignored by all functions in weld, and will be hidden from view.

  • Parts are visible?: The current visibility status of the assembly. Enabled is visible in the viewer, disabled is not visible in the viewer.

  • parts are weldable?: The current weldable status of the assembly. Enabled will allow the weld identification process to detect welds between the selected part and other parts that are also weldable. Typically used to denote jigging and fixturing.

  • Assembly is already welded: The current assembly and associated child parts are already welded. When enabled the weld identification system will not detect welds between the parts that make up that assembly based on the imported CAD hierarchy. It will still detect welds between that assembly and other weldable parts. Typically used to denote welded sub-assemblies.

  • Положение / Position: Положение выбранной сборки по отношению к происхождению, как определено в импортированной САПР-модели.

  • Ориентация / Orientation: Ориентация выбранной сборки по отношению к началу координат, установленном в импортированной САПР-модели. Не отображается для входящих в ее состав компонентов.

  • Размер / Size: Ограничительное поле для выбранной сборки, выровненное по оси.

Подробности о деталях

../../_images/part_details.png

Part detail

  • Название / Name: Название детали. Становится “множественным числом”, когда выбрано более одной детали.

  • Suppressed: If enabled, suppresses the selected parts. Suppressed parts are ignored by all functions in weld, and will be hidden from view.

  • Видимый / Visible: Текущее состояние видимости детали. Включено - деталь отображается в окне просмотра, выключено - не отображается в окне просмотра.

  • Подлежит сварке / Weldable: Текущее состояние свариваемости детали. Включено - позволяет в процессе идентификации сварки обнаруживать сварные швы между выбранной деталью и другими деталями, которые также могут свариваться. Обычно используется для обозначения кондукторов и оснастки.

  • Thickness: Displays the thickness of the part

  • Размер / Size: Ограничительное поле для выбранной детали, выровненное по оси.
