Трансформация швов

Transform Weld Path

Преобразует траекторию сварного шва либо путем перемещения шва, либо изменения угла сварки. Работает по принципу “точка за точкой”.

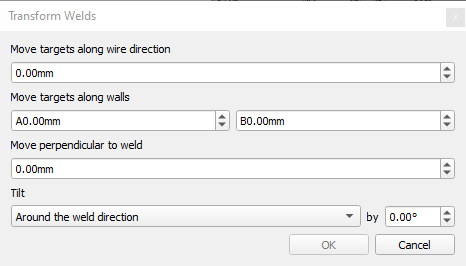

Преобразовать каждую точку в сварном шве можно следующими способами:

• Величина сдвига по направлению проволоки/Move targets along wire direction: Переместить каждую точку в выбранном сварном шве(ах) в существующем направлении каждой точки на указанное расстояние/distance specified.

• Величина сдвига вдоль стенок/Move targets along walls: Переместите каждую точку в выбранном сварном шве(ах) в направлении грани, которая образовала точку сварки, на указанное расстояние/distance specified.

  • A: Move each point along face A by the distance specified.

  • B: Move each point along face B by the distance specified.

• Move perpendicular to weld: Move each point in the selected weld(s) in a direction perpendicular to the weld path direction by the distance specified.

• Наклон/Tilt: Наклоните каждую точку выбранного сварного шва выбранным способом.

  • Вокруг направления сварного шва/Around the weld direction: Наклон вокруг направления сварного шва для каждой точки на заданный угол/angle specified.

  • Relative to Gravity: Tilt around the weld path direction for each point by the specified angle. in this mode the welds will always tilt down (based on the Z-direction of the cell) for a positive rotation value. This is useful to tilt a group of welds down or up relative to gravity.

The effect of the weld transform parameters on the weld path.

Transform/Rotate Weld

Uses the standard transform/rotate dialogue to reposition the weld in the cell.

See Workspace Transform for details on how to use this tool.
