Проверка доступности

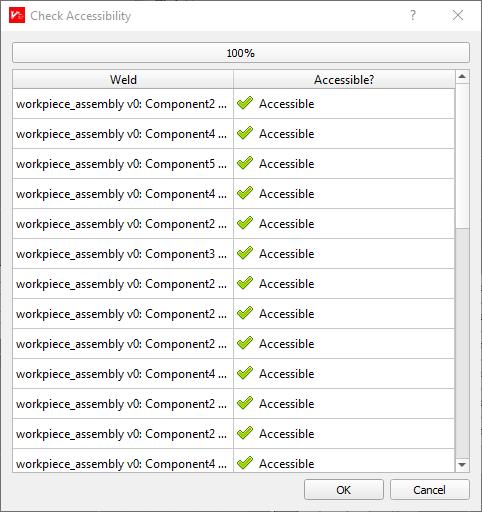

The weld accessibility checker is a fast process to determine if the weld is accessible or not based on the tooling geometry of the workcell and the weld settings applied. It checks through all possible combinations of torch geometry at the start, middle, and end of the weld. If no collision free position is found for the torch the weld is deemed inaccessible.

Проверка доступности

Сварные швы могут быть проверены на доступность следующим образом:

  1. Выбрать сварной шов (швы), который должен быть проверен на доступность.

  2. Щелкнуть правой кнопкой мыши и выбрать “Проверить доступность…/Check Accessibility…».

  3. Дождаться результатов, полученных программой Verbotics Weld.

  4. Принять или отменить результаты.

Недоступные сварные швы будут отмечены как недоступные серым крестиком и могут быть отфильтрованы (замаскированы) соответствующим образом.

Проверка недоступных сварных швов также полезна в ряде обстоятельств:

  • Удаление внутренних сварных швов, которые невозможно сварить, для “очистки” проекта.

  • Быстрое тестирование того, что оснастка или кондуктор не создает препятствия, мешающие доступу к сварным швам.

  • Выявление швов, для удачного планирования которых может потребоваться их обрезка или разделение на части.
